ECG STUDIO

Es un sistema de adquisición computarizado de estudios de electrocardiografía de hasta 12  canales. Cada canal tiene controles individuales para darle hasta 8 ganancias diferentes a la señal captada por los electrodos en el paciente, se puede seleccionar entre 7  frecuencias de corte de un filtro analógico aplicado a las señales. Además  tiene una característica que lo hace útil para la investigación: además de contar con  las configuraciones estándar de los electrodos para las 6 derivaciones bipolares y las 6 unipolares , cada canal puede ser configurado para decidir entre que electrodos se desea tomar la señal que en él se mide.

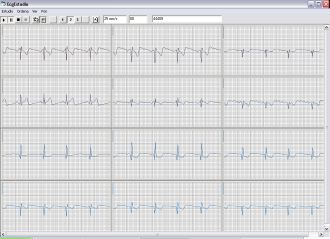

EL ecgStudio es el sistema completo que incluye el software con el que se maneja el modulo de adquisición de electrocardiografía (ecg-12). Cuenta con una presentación gráfica agradable y de fácil manejo, con graficación de gran calidad. Con este software se controla la grabación, y edición de estudios, la velocidad de graficación de las señales, los controles de cada canal así como la impresión de las señales. Cuenta con filtros de eliminación de corrimiento de línea base, interferencia de línea, ruido muscular así como herramientas útiles: como un editor de texto donde el medico puede hacer anotaciones sobre observaciones en el estudio en general, tiene además un editor de señales con la que llevan a cabo mediciones en tiempo y amplitud , pudiéndose colocar marcas en puntos de interés sobre la señal y un editor de texto independiente al antes mencionado sirve para hacer anotaciones sobre los puntos marcados en la señal.

Características del  sistema :

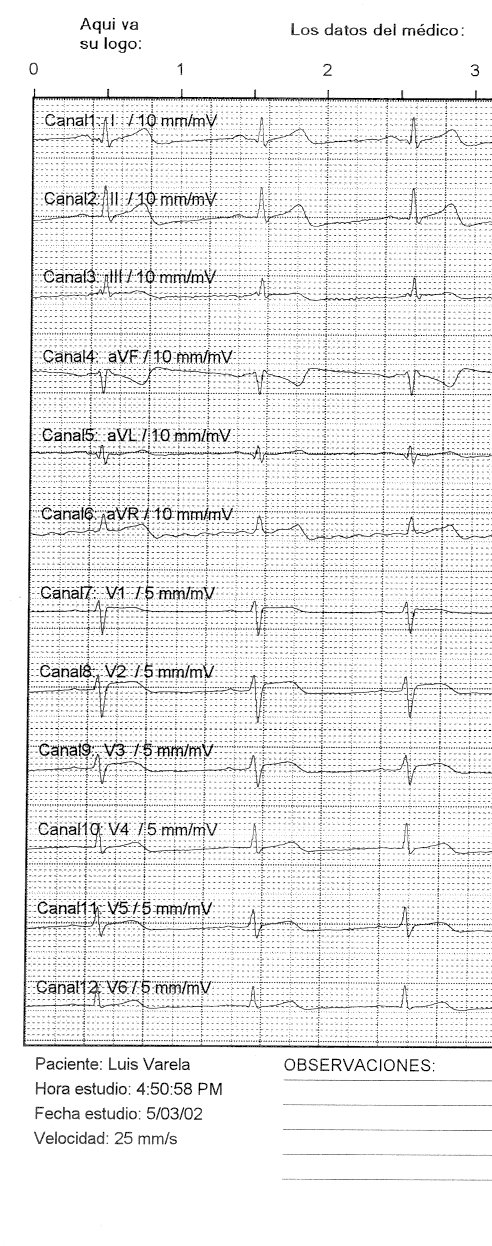

• Salida impresa de alta resolución con calidad Láser en papel común.  (Muestra Parcial de impresión)
• Compatible con Windows 95/98/2000 y XP.
• Canales con  derivaciones estándar y  personalizadas.
• Editor de texto que permite guardar anotaciones.
• Función de ampliación y marcación de puntos.
• Ventana de Medición.
• Ganancias de ( 5 , 7.5 , 10 , 15 ,20 ,30, 40,  60 ) mm/mV.
• Medición de Frecuencia Cardiaca en tiempo real.

El sistema soporta  3, 6 y 12 canales y su diseño modular permite iniciar con 3 canales e ir expandiendo según se requiera para adecuarse a las necesidades de cada usuario.

Asimismo el software de adquisición puede usarse con un equipo de electrocardiografía existente (usando un modulo de interfase).

           Al estar el ecgStudio basado en la arquitectura de PC  se adquiere un sistema con capacidad de actualización a medida que la tecnología de las computadoras personales avanza y se logran beneficios por la economía de escala de las computadoras personales.
